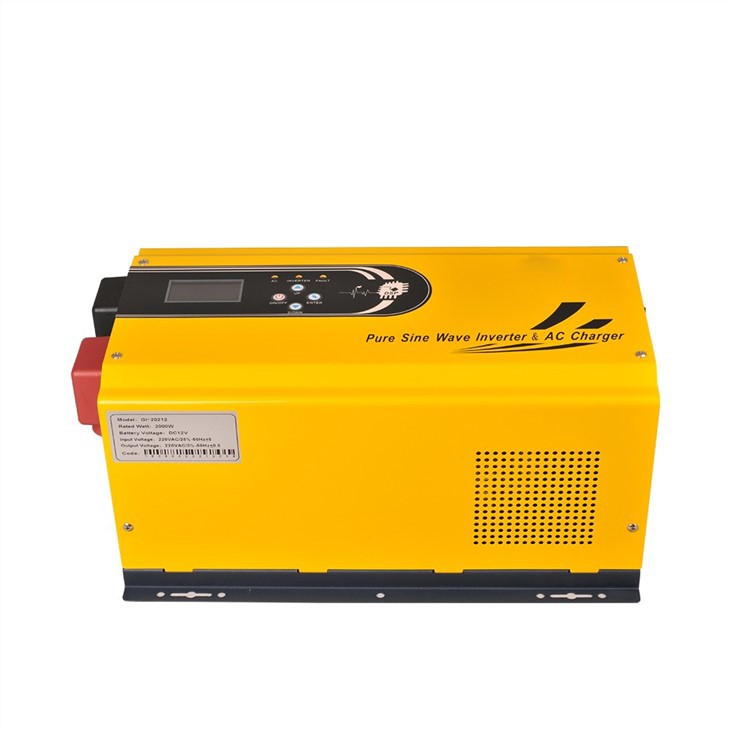

Солнечный инвертор с одной фазой 24v

Солнечный инвертор серии GI с одной фазой 24В

Типовая схема однотактного обратноходового импульсного источника питания показана на рисунке ниже. Так называемая несимметричная схема в схеме означает, что магнитопровод высокочастотного преобразователя работает только на одной стороне петли гистерезиса. Так называемый обратный ход означает, что при включении лампы переключателя VT1 индуцируемое напряжение первичной обмотки высокочастотного трансформатора Т положительное и отрицательное, а выпрямительный диод VD1 находится в выключенном состоянии, запасая энергию в первичная обмотка. При выключении лампы переключения VT1 энергия, запасенная в первичной обмотке трансформатора Т, выпрямляется вторичной обмоткой и VD1, фильтруется конденсатором С и затем выдается на нагрузку.

Односторонний обратноходовой импульсный источник питания представляет собой схему источника питания с наименьшей стоимостью, с выходной мощностью 20-100Вт, которая может одновременно выводить различные напряжения и имеет хорошую скорость регулирования напряжения.

Единственным недостатком является большое выходное напряжение пульсаций и плохие внешние характеристики, что подходит для относительно фиксированных нагрузок. Максимальное обратное напряжение на лампе переключателя VT1, используемой в несимметричном обратноходовом источнике питания, в два раза превышает рабочее напряжение схемы, а рабочая частота находится в диапазоне от 20 до 200 кГц.
